Плата має велику кількість аналогових та цифрових відеоінтерфейсів: SD/HD/Ultra HD 6G-SDI, HDMI 1.4b, роз'єми S-Video, компонентного та композитного сигналів для SD/HD. Є чотири канали збалансованого аналогового звуку, два канали AES/EBU з можливістю виведення на шість каналів та синхровхід black burst/tri-sync. Реалізовано підтримку порту RS-422 для управління декою. DeckLink Studio 4K дозволяє виконувати кеінг з матеріалом SD та знижувальну конверсію на апаратному рівні, а використання найостанніших технологій забезпечує високу якість монтажу, встановлення кольору та мовної графіки.

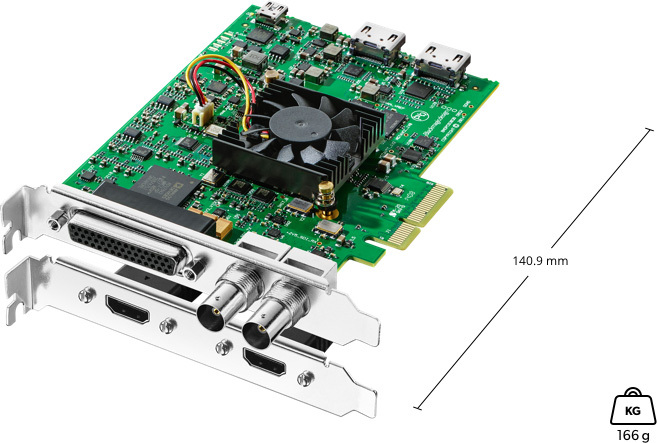

DeckLink Studio 4K ідеально підходить для тих, хто працює з форматами SD, HD, 2K та Ultra HD. Плата має велику кількість аналогових та цифрових інтерфейсів: 6G-SDI (з підтримкою SD, HD та Ultra HD), HDMI 1.4b, роз'єми S-Video, компонентного та композитного сигналів для SD/HD. Є чотири канали балансного аналогового звуку, два канали AES/EBU з можливістю виведення на шість каналів та синхровхід Blackburst/Tri-sync, а також порт RS-422 для управління декою. Забезпечуючи кеінг в SD і знижувальну конверсію на апаратному рівні, ця модель є найкращим рішенням для монтажу, кольору та створення мовної графіки.
Технічні характеристики:
Роз'єми
Відеовхід SDI: Один 10-бітний вхід для SD, HD, 2K та UHD. Швидкість передачі даних 6 Гбіт/с для 4:2:2 та 3 Гбіт/c для 4:4:4
Введення аналогового відео: Один компонентний вхід YUV із трьома роз'ємами BNC, один композитний вхід, один вхід S-Video. Підтримка HD та SD на компонентному вході
Відеовхід HDMI: Один вхід HDMI типу A
Введення аналогового звуку: Чотири канали збалансованого аналогового звуку через гніздові роз'єми 1/4" професійного рівня
Аудіовхід AES/EBU: Два канали незбалансованого звуку з перетворенням частоти дискретизації
Введення звуку через SDI: 16 каналів, вбудованих у сигнали HD/2K/UHD. Вісім каналів, вбудованих у сигнал SD
Аудіовхід HDMI: Вісім каналів, вбудованих у сигнали SD, HD та UHD
Синхровхід: Blackburst у форматах SD, 720p50, 720p59.94, 1080i50 та 1080i59.94; Tri-Sync у будь-якому різновиді форматів HD, 2K та UHD
Управління: Порти RS-422 для керування декою, сумісні з обладнанням Sony™. Послідовні порти TxRx із змінним напрямком під програмним управлінням
Підключення до комп'ютера: 4-лінійна плата PCI Express другого покоління, сумісна зі слотами х4, х8 та х16
Кодеки
Підтримуються: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ) , Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), 8-бітне відео 4:2:2, 10-бітне відео 4:2:2, 10-бітне 4:4:4
Програмне керування
Програмне забезпечення в комплекті: Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences та драйвер Blackmagic для Mac OS X. Blackmagic Control Panel та драйвер Blackmagic для Linux
Оновлення програмного забезпечення: Через драйвер, що запускається на початку роботи або через функцію оновлення
Фізичне встановлення: 4-лінійна плата PCI Express другого покоління, сумісна зі слотами х4, х8 та х16 для Mac OS X, Windows та Linux. Повний перелік системних вимог міститься у розділі «Підтримка».
Програмні програми: Apple Final Cut Pro X, Adobe Premiere Pro, Avid Media Composer, Adobe After Effects, Nuke - The Foundry, DaVinci Resolve, Avid Pro Tools, Steinberg Cubase, Autodesk Smoke, Adobe Photoshop
Інші підтримувані програми: Steinberg Nuendo, Avid Symphony, Avid News Cutter, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel Video Studio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidcaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster.
Стандарти відео
Формати SD: 625/25 PAL, 525/29.97 NTSC
Форматы HD: 720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94 , 1080i60 та 1080p60
Формати 2K: 2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25
Формати 4K: 3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23,6
Інтерфейс SDI: Відповідно до стандартів SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656 та ITU-R BT.601
Підтримка метаданих SDI: Читання даних VITC, які дозволяють видаляти перетворення 3:2. Для запису та виведення даних VANC використовується до трьох рядків у файлі. HD RP188 Підтримка прихованих субтитрів
Дискретизація звуку: Телевізійний стандарт (частота дискретизації 48 кГц із роздільною здатністю 24 біт)
Колірна субдискретизація: 4:2:2 та 4:4:4 (для 4K - 4:2:2)
Колірна роздільна здатність: 10 біт
Колірний простір: REC 601, REC 709
Налаштування інтерфейсу HDMI: Автоматичне налаштування HDMI під час підключення дисплея
Роздільна здатність HDMI: Попіксельна для всіх дозволів аж до 4K
Колірна роздільна здатність HDMI: 8 біт RGB, 10 біт YUV
Підтримувана швидкість передачі: Відеоінтерфейси HDMI та SDI дозволяють перемикатися між SD, HD, 2K та UHD. Аналогові роз'єми для компонентного відео допускають перемикання між SD та HD
Захист авторського права: Вхід HDMI не дозволяє записувати із захищених джерел. Перед записом та розповсюдженням матеріалів необхідно завжди звертатися до правовласника.
Обробка сигналів
Перетворення колірного простору: Апаратне в режимі реального часу
Знижувальна HD-конверсія: Знижувальна конверсія на апаратному рівні з виведенням сигналу HD-SDI на вихід SDI, сигналу SD на вихід SD-SDI, а також на виходи S-Video- та композитного відео під час відтворення матеріалів у форматі HD. Виведення аналогового відео на компонентний вихід HD або SD. Можливість вибору між форматами letterbox, anamorphic 16:9 та center cut 4:3
Підвищуюча HD-конверсія: Підвищуюча конверсія на апаратному рівні з SD у 720HD або 1080HD під час відтворення. Можливість вибору між форматами 4:3 pillarbox, 14:9 pillarbox та 16:9 zoom. Виведення HD-матеріалу через HD-SDI-, HDMI- та аналоговий компонентний інтерфейси
Перехресна конверсія: Перехресна конверсія на апаратному рівні з 720HD до 1080HD та з 1080HD до 720HD при відтворенні
Створення ефектів у реальному часі: Підтримка інтегрованих ефектів Apple Final Cut Pro™. Можливість роботи з Adobe Premiere Pro Mercury Playback Engine. Інтегровані ефекти Avid Media Composer™. DaVinci Resolve
Умови експлуатації
Робоча температура: від 5 ° до 40 ° C
Температура зберігання: від -20 ° до 45 ° C
Відносна вологість: від 0% до 90% (без конденсації)
Комплект поставки
DeckLink Studio 4K
CD-диск із програмним забезпеченням
Перехідний кабель для роботи з аналоговими сигналами та керування через порт RS-422
Скоба для HDMI

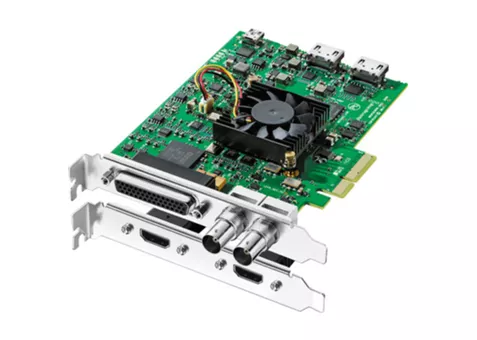

Blackmagic DeckLink Studio 4K (BDLKSTUDIO4K) - в інет-каталозі АВС Фото. Якщо терміново потрібно замовити Відеокамери А також інші фототовари не виходячи з дому, зверніться до нас електронний каталог abcphoto.com.ua. Вам слід розглянути варіанти та вибрати Відеокамера з вигодами для бюджету Щоб легко підібрати Відеокамера, скористайтеся системою фільтрів. Введіть: Blackmagic і Ви побачите список з Відеокамери Blackmagic. У нас проста система підбору фотоакссесуарів. Можна не думати про якість товарів. Всі фототовари, представлені у нас, створені відомими компаніями, наприклад Blackmagic. Якщо виникли під час вибору Blackmagic DeckLink Studio 4K (BDLKSTUDIO4K) Питання можна задати нашим фахівцям. Транспортуємо продукцію в Івано-Франківську своєчасно.
